集成電路設計,通常被稱為芯片設計,是現代信息技術的核心與基礎。它是一門將數以億計的晶體管、電阻、電容等電子元件,通過精密的設計與布局,集成在一塊微小半導體晶片上的工程藝術與科學。從智能手機、個人電腦到數據中心、人工智能系統,再到汽車電子和物聯網設備,幾乎每一個現代電子產品的“大腦”都源于此。

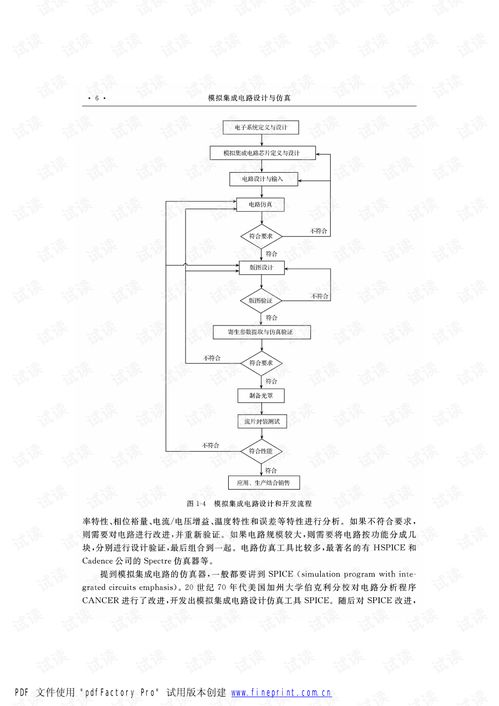

集成電路設計流程是一個復雜且高度協同的系統工程,主要可分為前端設計和后端設計兩大階段。前端設計,也稱為邏輯設計,聚焦于芯片的功能定義與實現。設計師首先需要根據產品需求,使用硬件描述語言(如Verilog或VHDL)編寫代碼,描述芯片需要完成的邏輯功能。通過邏輯綜合工具,將這些高級語言代碼轉換為由基本邏輯門(如與門、或門、非門)構成的網表,并進行功能仿真與驗證,確保邏輯正確無誤。
后端設計,即物理設計,則負責將邏輯網表轉化為可在硅片上實際制造的幾何圖形。這一階段工作如同在微觀尺度上進行城市規劃,包括布局規劃、時鐘樹綜合、布線、物理驗證等關鍵步驟。設計師需要精確安排每一個晶體管和連線的位置,在確保信號完整性和時序正確性的還要應對功耗、散熱和制造工藝變異帶來的挑戰。最終生成的是一套可供芯片制造廠使用的光刻掩模版圖數據。
當前,集成電路設計正面臨著前所未有的機遇與挑戰。一方面,隨著摩爾定律逼近物理極限,單純依靠工藝制程微縮已難以為繼,設計創新變得至關重要。先進封裝技術(如Chiplet)、新架構探索(如存算一體、類腦計算)、以及針對人工智能、自動駕駛等特定領域的專用芯片(ASIC)設計,成為行業發展的新方向。另一方面,設計復雜度呈指數級增長,一顆先進芯片的設計成本已高達數億美元,對設計工具(EDA軟件)和設計方法學提出了更高要求。
集成電路設計將持續向更高集成度、更高性能、更低功耗和更強智能的方向演進。它不僅是技術競爭的制高點,更是推動數字經濟、智能社會發展的關鍵引擎。掌握先進的集成電路設計能力,對于任何一個志在科技前沿的國家和企業而言,都具有不可替代的戰略意義。
